一、产品介绍
型号:内开内倒五金系统NKND-031(显性合页)
说明:适用于欧标C槽窗
承重力小于130kg
可满足窗扇宽在400-1600mm,窗扇高600-2400mm范围以内的窗型。
二、注意事项
1、该系统适用于标准欧式C槽铝合金型材

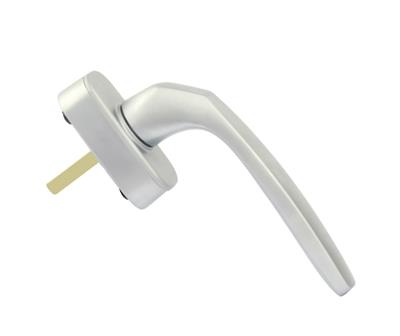

2、把手、传动盒、斜拉杆、锁扣、转角器、辅助拉杆为选用配件
3、框与扇的组角需要稳定可靠
4、内平开下悬系统NKND-031如配合欧标限位撑使用,可达到较好效果。

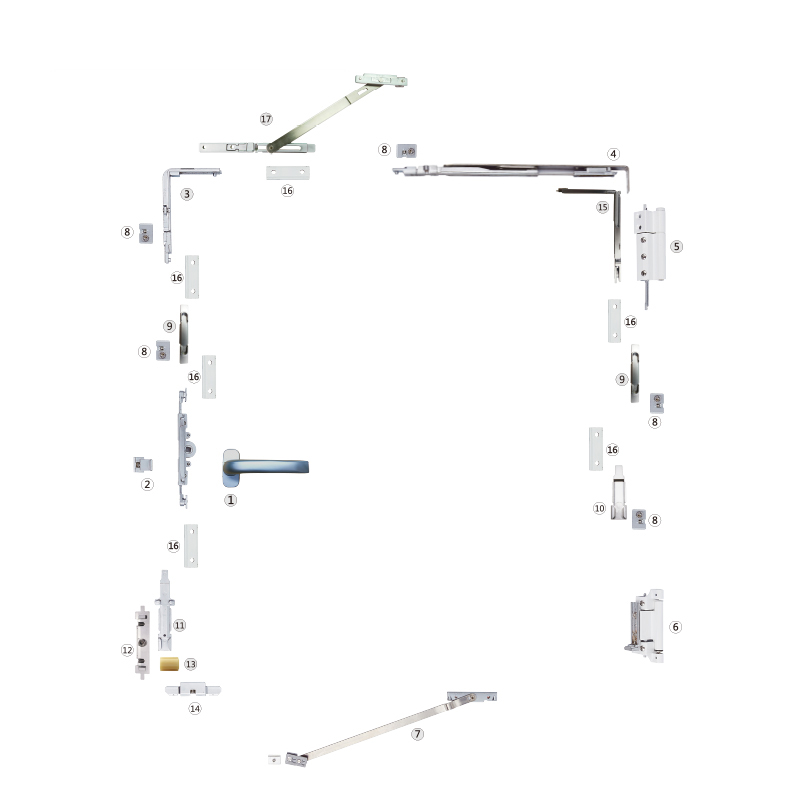

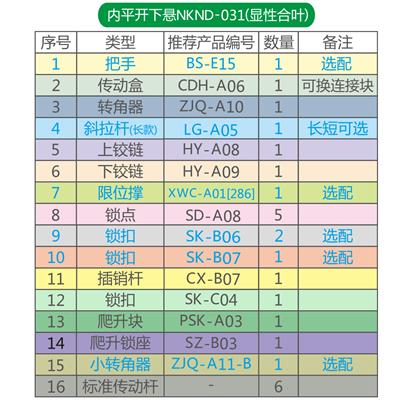

三、配置说明
建议锁点分布间距保持在400mm以内。
高、宽均指窗扇槽口顶的距离。建议窗型比(高/宽)保持在1.5:1.
对于较大窗型的配件配置,可在标准配置的基础上增加辅助拉杆,加长辅助传动铝杆的长度,并在铝杆上增加活动锁点来满足锁闭要求。
