隐藏式合页内平开下悬五金配件

发布时间:2020-11-10 16:26人气:

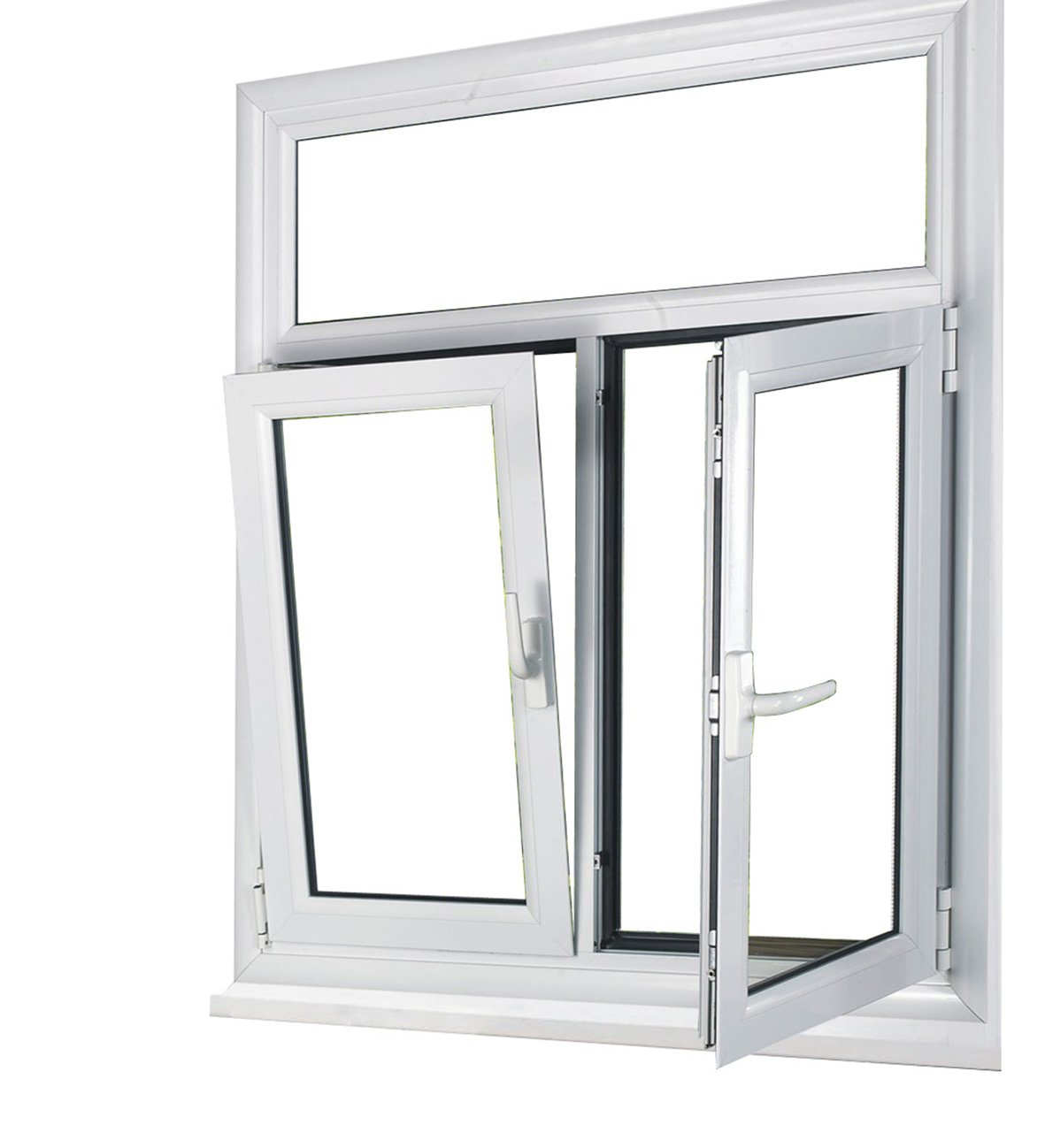

  • 内平开下悬窗(隐性防盗合页型)

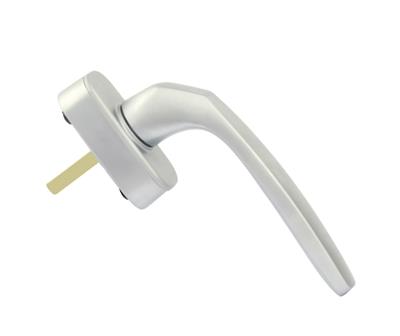

  • 窗把手BS-E15

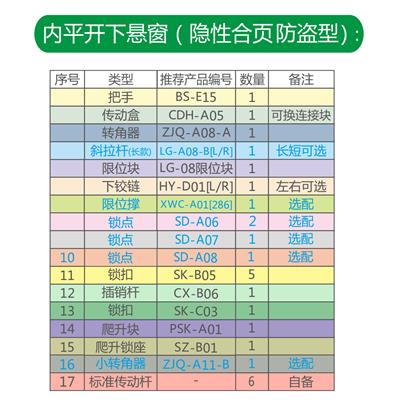

  • 内平开下悬窗(隐性防盗合页型)配件表
一、产品介绍
型号:内开内倒五金系统(隐形合页防盗型)
适用于欧标C槽型材的窗型,通过其锁闭套件来保证窗的气密性及水密性,其拥有防盗功能可较好提升窗的安全性。锁闭套件包括传动盒、转角器、锁座、锁扣、插销杆、锁点和多种执手可选,确保您的窗在关闭时密不透风。
该套内平开下悬五金件在转角器上配有防误操作器,可保护您的窗在开启状态不会因误操作导致里面的配件损坏。
采用隐藏式铰链。隐藏式铰链相比传统合页有较多技术优势。
所安装的窗扇允许承重为130kg,允许尺寸为1600x2400 mm,小允许尺寸为400x600 mm。当窗扇宽度为1300~1600 mm时需加装额外辅助支撑。


二、系统五金配件
1、防盗锁闭套件

概述:
产品适用于欧标C槽的型材。
锁闭套件的部件均采用防腐蚀材料制成,主体材料为锌合金,表面处理为镀雾铬,具有较好的耐腐蚀性能,限位撑、锁点与螺丝采用304不锈钢材料。产品的耐腐蚀性可延长您窗户的使用寿命。
本套件采用安全锁点(有三种可选),使您的窗户拥有防盗功能。安全锁点是采用不锈钢制成的蘑菇头锁点,与特制的锌合金锁座配合,使您的窗户安全性增加。
连接件为标准欧标C槽传动杆,可由客户自备,也可委托本公司采购。

2、隐藏式铰链
概述:
产品适用于欧标C槽的型材。
铰链的部件均采用防腐蚀材料制成,主体材料为304不锈钢,其余部件材质为锌合金,均具有较好的耐腐蚀性能。该产品的耐腐蚀性可延长您窗户的使用寿命。
铰链的隐藏式设计各加贴合现代的窗户设计理念,使其更加美观。
相较于传统合页,本产品安装时无需切割胶条,使整窗的隔音性、气密性和水密性较好。

3、执手
概述:
本套件采用传动盒加方轴执手,执手手柄旋转90°传动盒行程为18mm(可将传动盒更换为连接块配拨叉把手)。
执手外形有多种可选,材料可选铝合金和锌合金。铝合金表面处理为多种颜色可选的聚酯粉末喷涂,锌合金表面处理为多种颜色可选的聚酯粉末喷涂与镀雾铬、多色可选的电泳等。

三、备注
图册中产品技术参数、图片仅供参考,实际应用以实物为准。
