型号：内开内倒五金系统WTT-DM01/02
该套内平开下悬五金件适用于欧标C槽型材的窗型，通过其锁闭套件来保证窗的气密性及水密性。锁闭套件包括转角器、锁座、锁扣、内倾插锁杆、锁杆扣码和多种执手可选，确保您的窗在关闭时密不透风。
把手连接块位置配有防误操作器，可保护您的窗在开启状态不会因误操作导致里面的配件损坏。
窗扇允许承重为130kg，允许尺寸为1600x2400 mm，较小允许尺寸为400x600 mm。当窗扇宽度为1300～1600 mm时需加装额外辅助支撑。
上下合页采用锌合金锁杆设计，即可起到安装定位的作用，又可轻松扣入窗框型材（螺丝打松状态），使配件的安装更加方便快捷。
斜拉杆使用3个紧定螺丝同时锁紧窗扇设计，使配件安装更加牢固，增加整套系统的使用寿命。

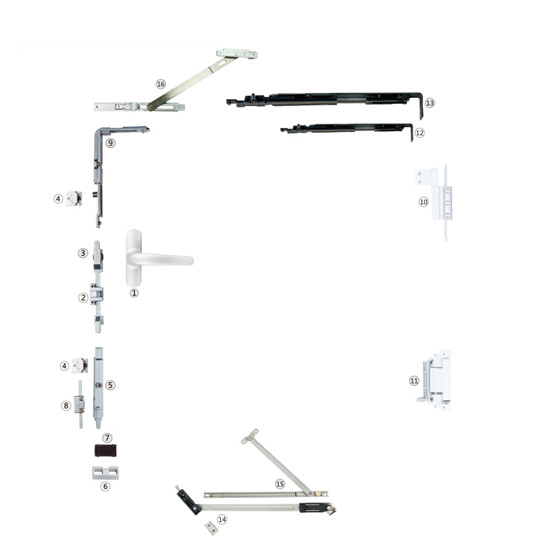

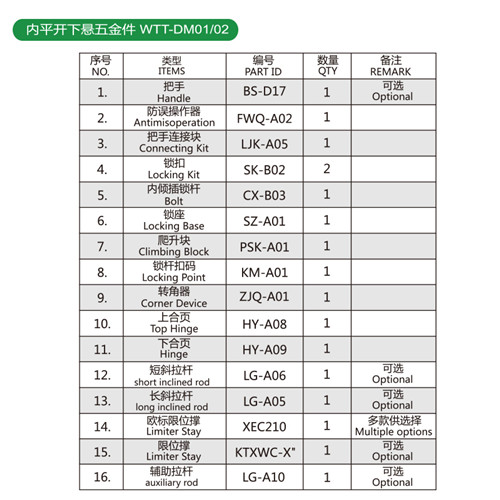

二、系统五金配件
1、锁闭套件
概述：
产品适用于欧标C槽的型材。
锁闭套件的部件均采用防腐蚀材料制成，主体材料为锌合金，表面处理为镀雾铬，具有较好的耐腐蚀性能，限位撑、锁点与螺丝采用304不锈钢材料。产品较好的耐腐蚀性可增强您窗户的使用寿命。
产品适用的窗扇尺寸范围：
扇宽：400-1600 mm
扇高：600-2400 mm
扇重：可达130 kg
注：若使用LG-A06（短斜拉杆），扇宽范围为400-800 mm；
若使用LG-A05（长斜拉杆），扇宽范围为800-1600 mm。
连接件为标准欧标C槽传动杆，可由客户自备，也可委托本公司采购。
2、可见合页
概述：
产品适用于欧标C槽的型材。
合页的部件均采用防腐蚀材料制成，主体材料为铝合金，表面处理为阳极氧化与多种颜色可选的聚酯粉末喷涂，具有较好的耐腐蚀性能，其余部件材质为锌合金、不锈钢、合成材料，均具有较好的耐腐蚀性能。该产品较好的耐腐蚀性可延长您窗户的使用寿命。
3、执手
概述：
所配执手为单拨叉执手，执手手柄旋转90°拨叉行程为18.5mm。
执手外形有多种可选，材料可选铝合金和锌合金。铝合金表面处理为多种颜色可选的聚酯粉末喷涂，锌合金表面处理为多种颜色可选的聚酯粉末喷涂与镀雾铬、多色可选的电泳等。
三、注意事项
1、该系统适用于欧标C槽铝合金型材
2、框与扇的组角需牢固可靠
3、把手、斜拉杆、限位撑、辅助拉杆可按要求配置，有多款可供选择
1、该系统适用于欧标C槽铝合金型材
2、框与扇的组角需牢固可靠
3、把手、斜拉杆、限位撑、辅助拉杆可按要求配置，有多款可供选择
当宽度由1300至1600mm需加装辅助支撑
